焊盘内过孔是工艺方案，不是单靠 Layout 决定的几何捷径

图 1  焊盘内开口过孔实物示例

普通开口过孔直接落在贴片焊盘上，可能让熔融焊料沿孔迁移，改变焊点锡量与两端润湿平衡。焊盘内过孔并非永远不能用，但必须按板厂和装配厂认可的填孔、封帽、表面处理与检验流程实现。

器件密度一上来，最直接的想法就是把过孔塞进焊盘：线更短、扇出更省空间，DRC 也未必报警。

问题在于，Layout 只解决了电连接。焊膏印刷、回流润湿、孔内吸锡、板面平整度和成本，属于制造与装配的另一条链。

过孔落在贴片焊盘上时，焊料可能向孔内迁移，导致焊盘有效锡量减少。对小焊盘或细间距器件，局部锡量变化更容易形成虚焊、空洞或焊点不一致。

小尺寸片式器件还要关注两端润湿力是否平衡。若只有一端被过孔改变了热容量或可焊面积，回流时可能出现偏移或立碑风险。

细间距 BGA 的扇出空间有限，焊盘内过孔可能成为必要方案。这里的关键词不是‘孔打进去了’，而是孔是否经过匹配的填充、封帽和平整处理。

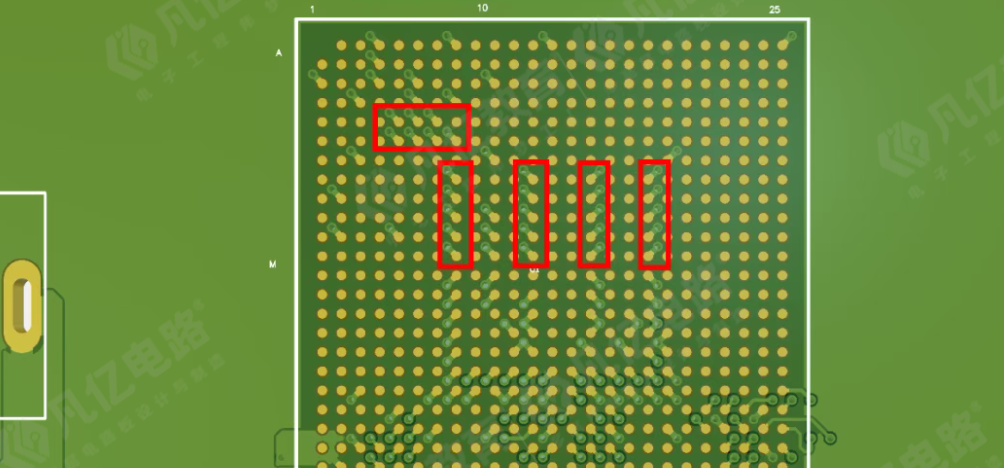

图 2  BGA 焊盘内过孔布置示例

未经处理的机械孔、树脂填孔后再封帽的孔、微盲孔，制造路径和装配风险并不相同。项目必须把结构名称、孔径能力、表面平整度和验收要求写进制造资料。

源文档给出了散热焊盘内布孔的案例。散热过孔可以帮助把热量导入内层或背面，但开孔同样会影响钢网开口、焊料迁移与空洞分布。

图 3  大面积焊盘内过孔阵列示例

因此，热过孔数量与位置要和封装建议、板厂能力、钢网方案及装配验证一起确认，不能只按‘越多越散热’下结论。

1.确认器件封装是否允许或建议焊盘内过孔。

2.区分普通通孔、微盲孔、填孔封帽等具体结构。

3.让 PCB 厂确认孔径、填充、平整度和表面处理能力。

4.让装配厂确认钢网、回流与焊点检验方案。

5.样板阶段用 X-ray、切片或适用的工艺检验验证焊点质量。

图 4  对焊盘边缘过孔与焊盘外扇出的对比示意

·DRC不报错就能做：电气规则无法替代焊接与制造评审。

·所有焊盘内孔都一样：孔的类型、填充和封帽决定工艺边界。

·散热焊盘随便打孔：还要同时控制钢网、焊料迁移和空洞。

工程判断：焊盘内过孔是一项跨 Layout、PCB 制造和 SMT 装配的工艺选择。只有结构、制程与验收同时被确认，它才是方案，而不是把风险藏进焊盘。

空间紧张时，焊盘内过孔可以讨论，但不能只由布线便利决定。

下次遇到 Via-in-Pad，先问‘孔怎么处理、谁能制造、怎样验收’，再问‘能不能打’。
